ナビ、ETC、ドラレコ取付　トヨタ　アルファード

平成18年式　DAA-ATH10W　走行距離31,210km

ナビの交換作業を承りました！

装着されているメーカーオプションナビが古いので、交換し、連動するドラレコ、ETCも取付したいというご要望。ただ、ディーラーオプションでは無く、メーカーオプションナビの場合、変換キットを取付しないと接続できません。

更にフロント、サイド、リヤの各既存カメラも生かして欲しいとのご要望・・。
色々調べた結果、カメラの変換キットはデータシステムが出しているマルチカメラ接続アダプターを使用、ナビ変換キットはビートソニックが出している製品を使用する事にしました。

ナビ、ドラレコはお客様ご指定のパイオニアのサイバーナビ　AVIC-CZ902-Mを選択。ETCはND-ETCS1となりました。

• ナビゲーション取替及び取付一式　￥18,750-
• ナビゲーション　AVIC-CZ902-M　￥233,400
• ビートソニック　ナビ取替キット　￥16,000-
• ステアリング・リモコンアダプター　￥2,000-
• カメラ端子変換ユニット　￥2,000-
• RCAケーブル　￥1,000-
• ドライブレコーダーユニット取付　￥8,250-
• リヤカメラアダプター取付　￥8,250-
• データシステム　マルチカメラ接続アダプター　￥7,600-
• データシステム　マルチカメラスイッチャー用オプションハーネス　￥2,000-
• データシステム　マルチカメラスイッチャー　￥8,800-
• ETC2.0取付及びセットアップ　￥8,000-
• ETC2.0　パイオニアND-ETCS1　￥36,700-
• ショートパーツ　￥1,000-

整備小計￥353,750-、税込み総額￥389,125-となりました。

 まずはバッテリーの取外し。セカンドシート前のセンターコンソールカバーを外します。

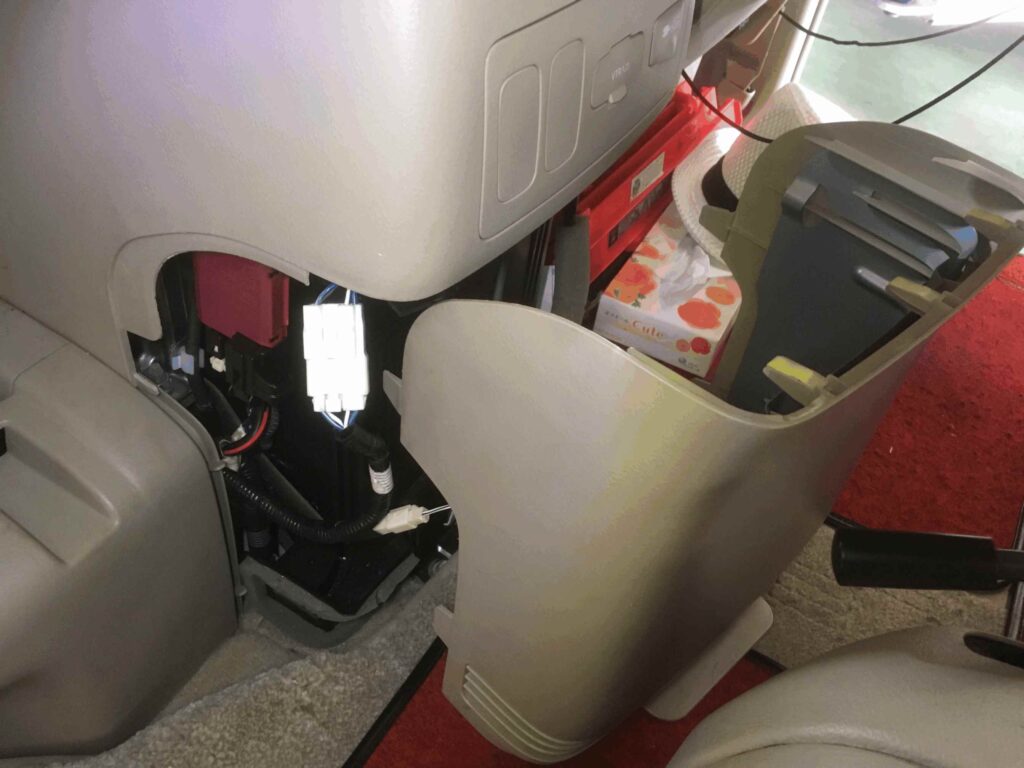

 続いてセンターコンソールを外し各カメラの映像ユニットにマルチカメラ接続アダプターを割り込ませます。

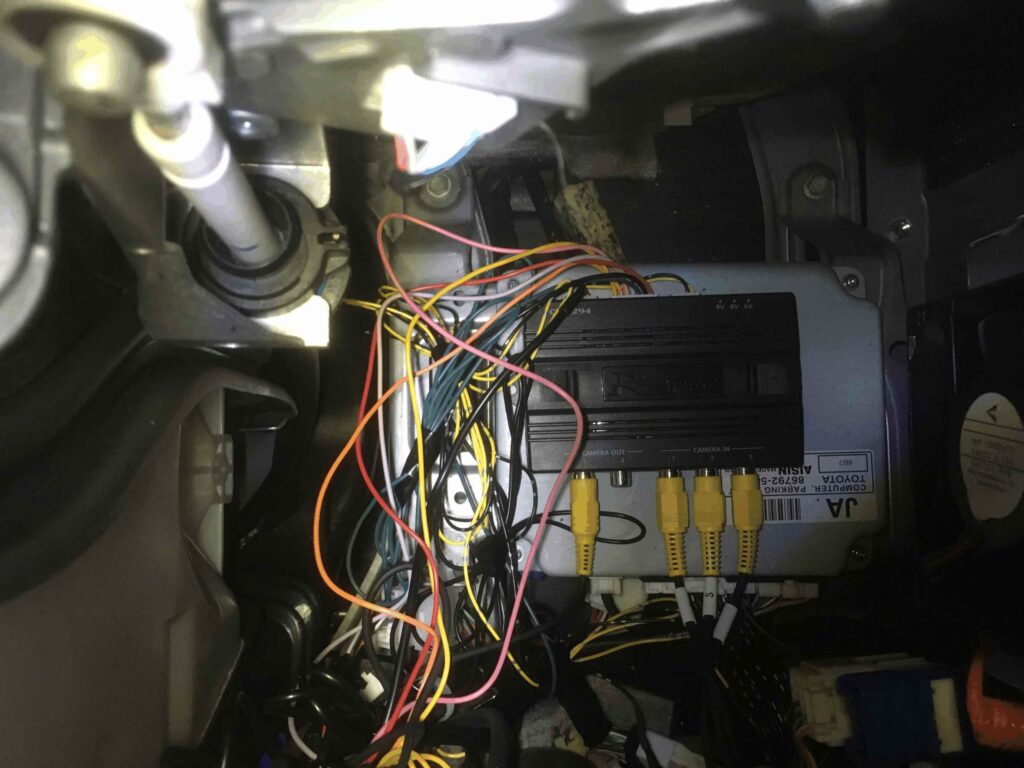

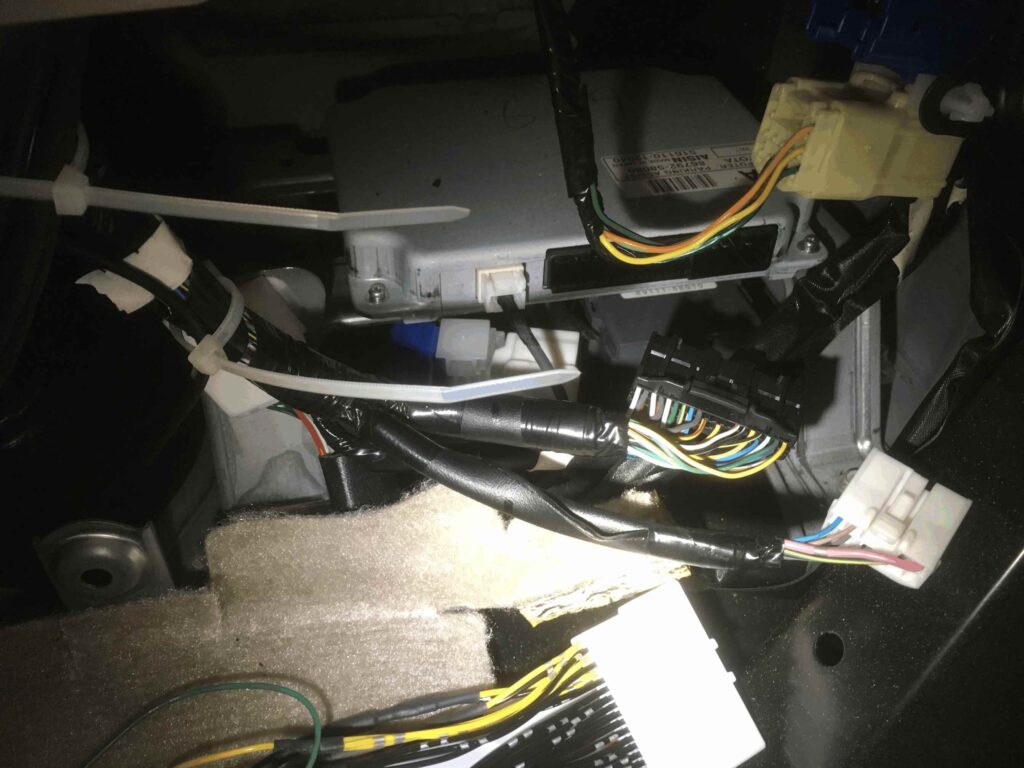

 カバー類を外した状態。カメラユニットです。

 カメラユニットに接続されているカプラーを外し、割り込ませます。

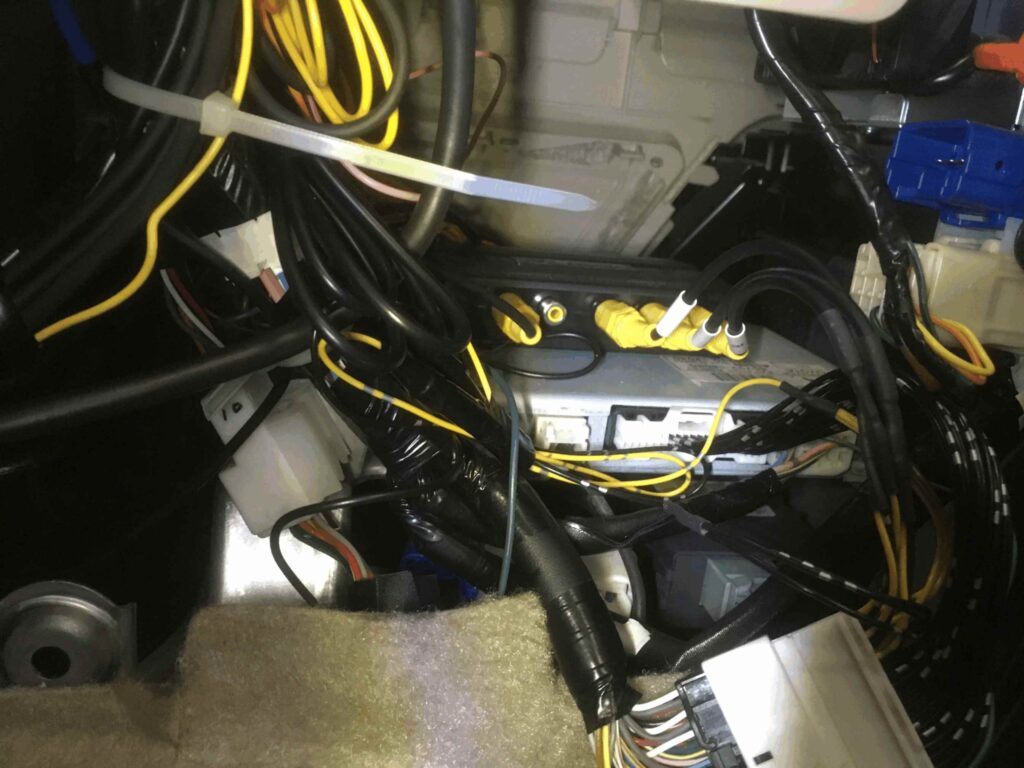

 上から見た状態。

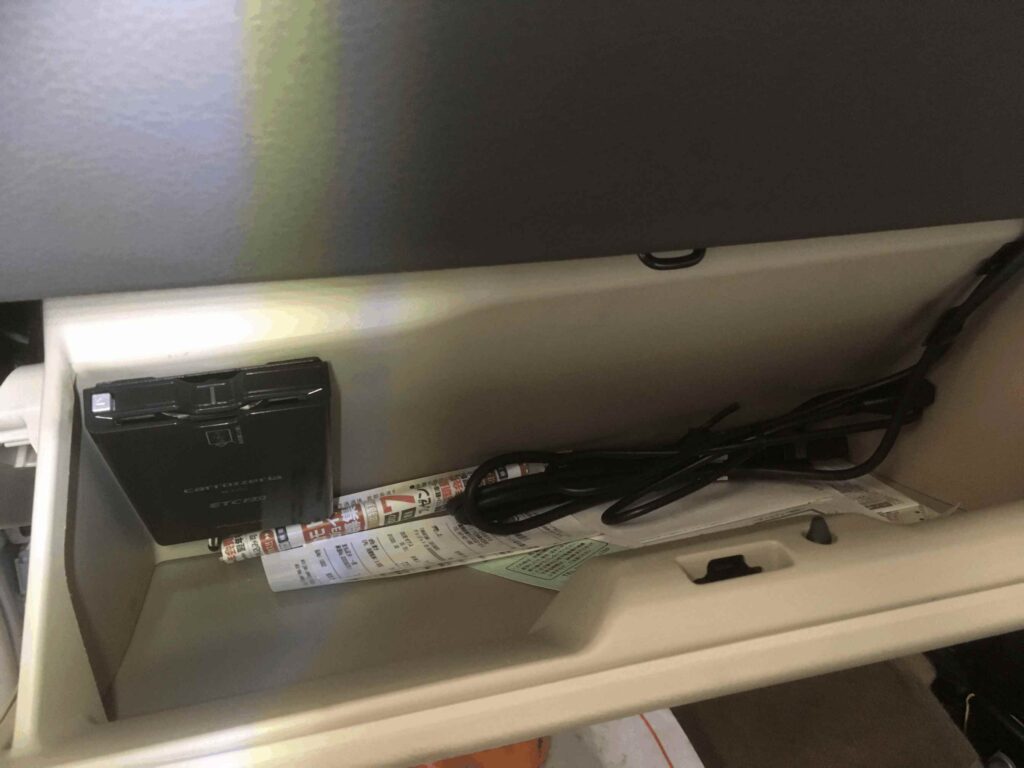

 ETC、USBケーブルはグローブボックス内に取り付け。

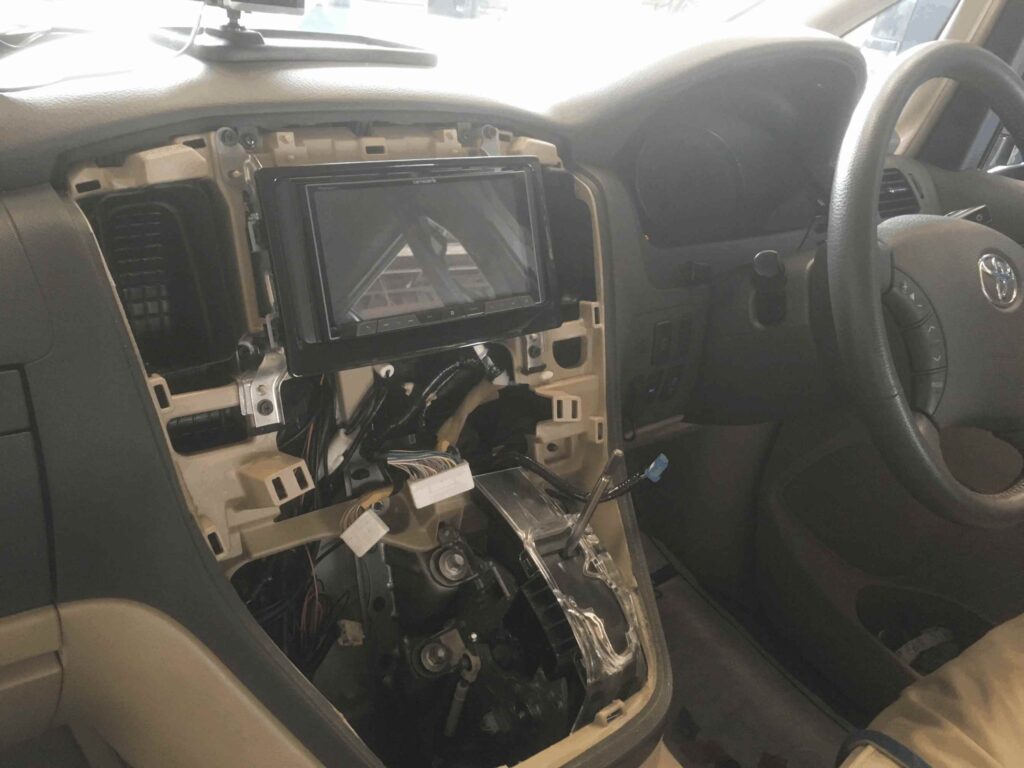

 既存ナビを外し、パイオニアのナビを取付した状態です。

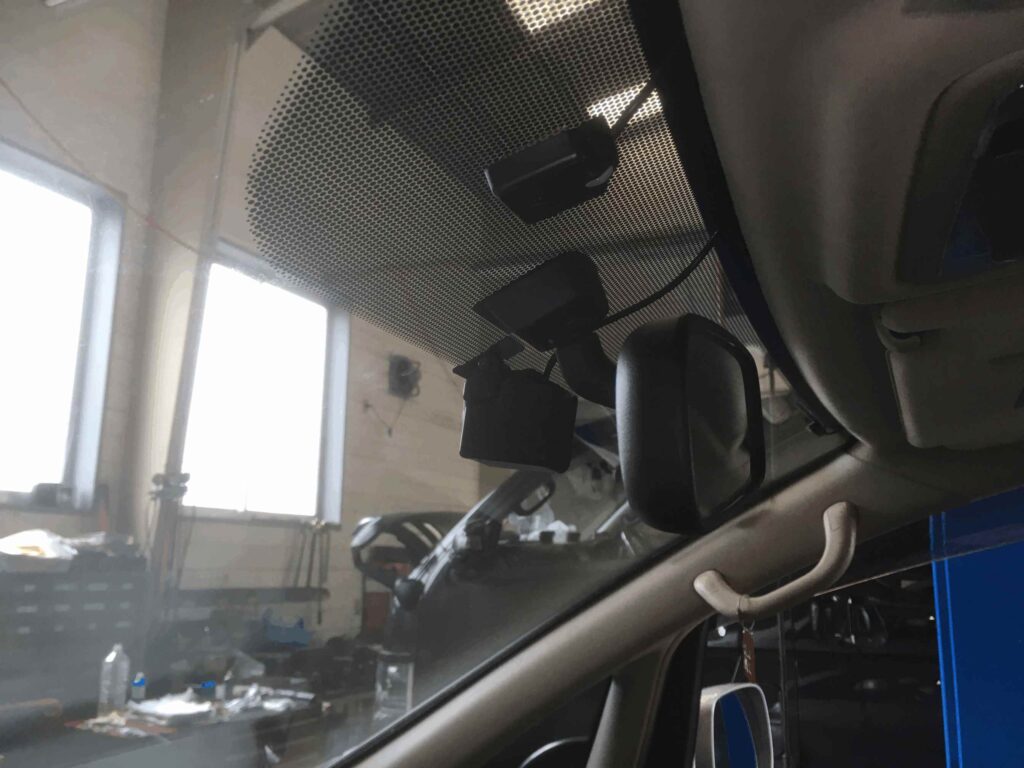

 ドラレコのカメラです。

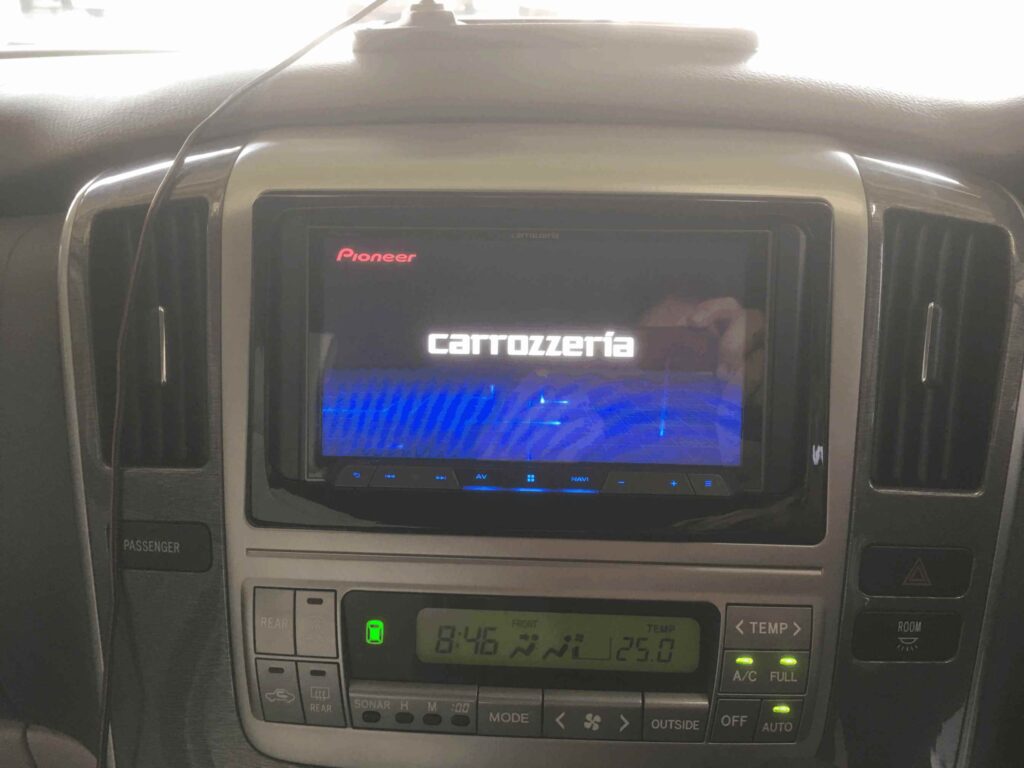

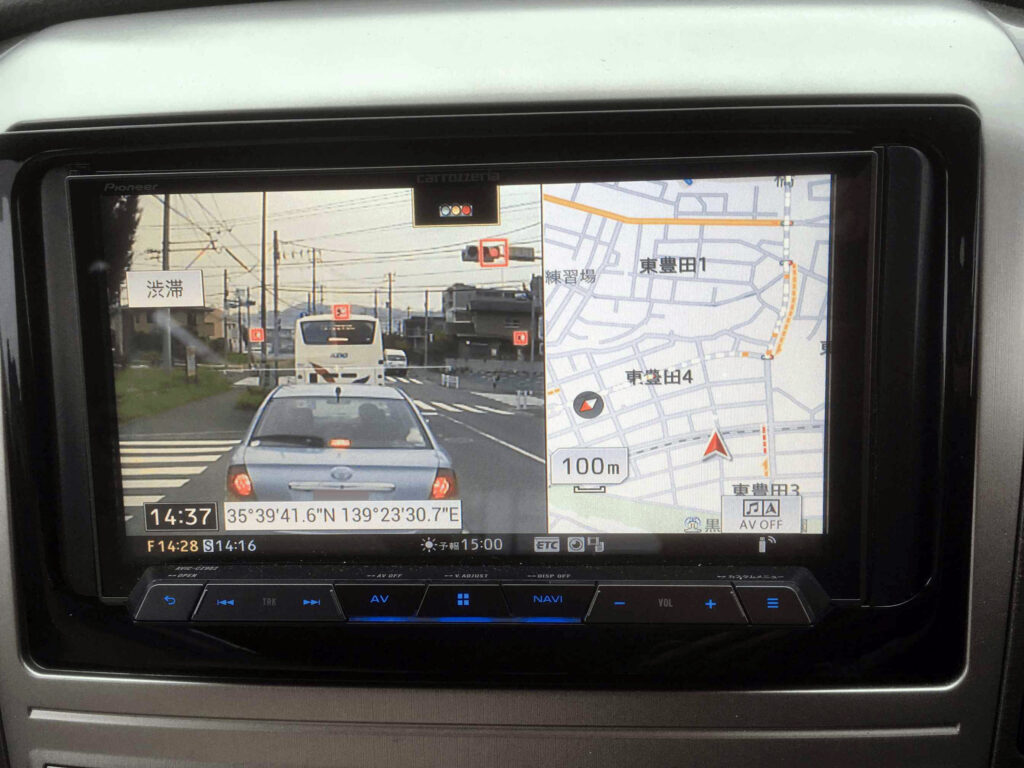

 装着後です。

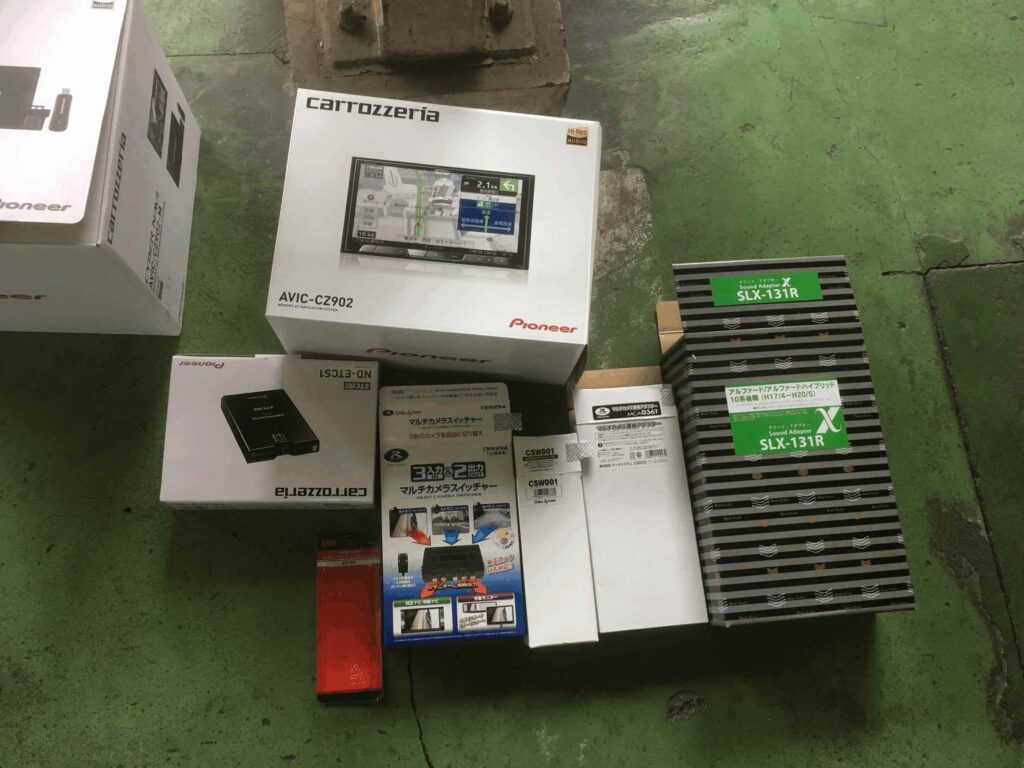

 使用した部品一式

 使用した部品一式
