バックカメラ取付　スバル　レガシィ

平成19年式　CBA-BP5　走行距離106,260km

バックカメラの取り付けをご依頼頂きましたので、ご紹介です！

ナビはパナソニックのナビが付いているのですが、バックカメラが無いので取付したいとの事。

ナビの仕様を調べると地デジチューナーにリヤカメラ用のRCA入力端子がある様です。
現車の地デジチューナー取付位置を確認すると、運転席の下に有りました。
電源も取らなければならないので、場所が近いセンターコンソール内のシガー電源から取る事にしました。
バックカメラはバックランプ等があるガーニッシュ部分に取り付けする事に・・。
方針を決めたら、後は実行するのみ！

リヤガーニッシュをバックドアから取外し、カメラを取付します。
続いて配線をバックドアの中を通し、クォーター部分、タイヤハウスの上を通し、リヤシートを取外し、運転席後ろまでカメラケーブルを取り回しします。
後は運転席シートとセンターコンソールを取外し、配線処理。
諸々取り付けした後、作動確認し、カメラの角度を調整したら、組み付けし、完了です！

• バックカメラ取付一式　￥12,200-
• リヤビューカメラ　パナソニックCY-RC100KD　￥15,600-
• ショートパーツ　￥1,000-

小計￥28,800-、消費税が入った総額は￥31,680-となりました！

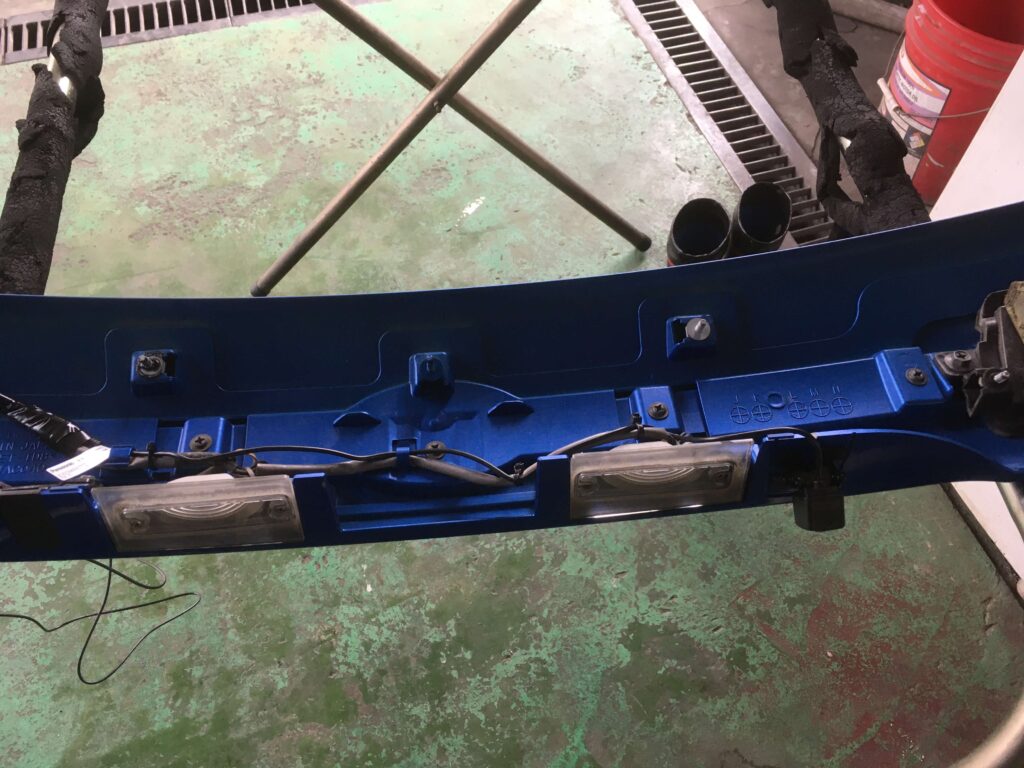

 取り外したリヤガーニッシュの裏側です。
カメラを取付し、ケーブルの取り回しをした所です。

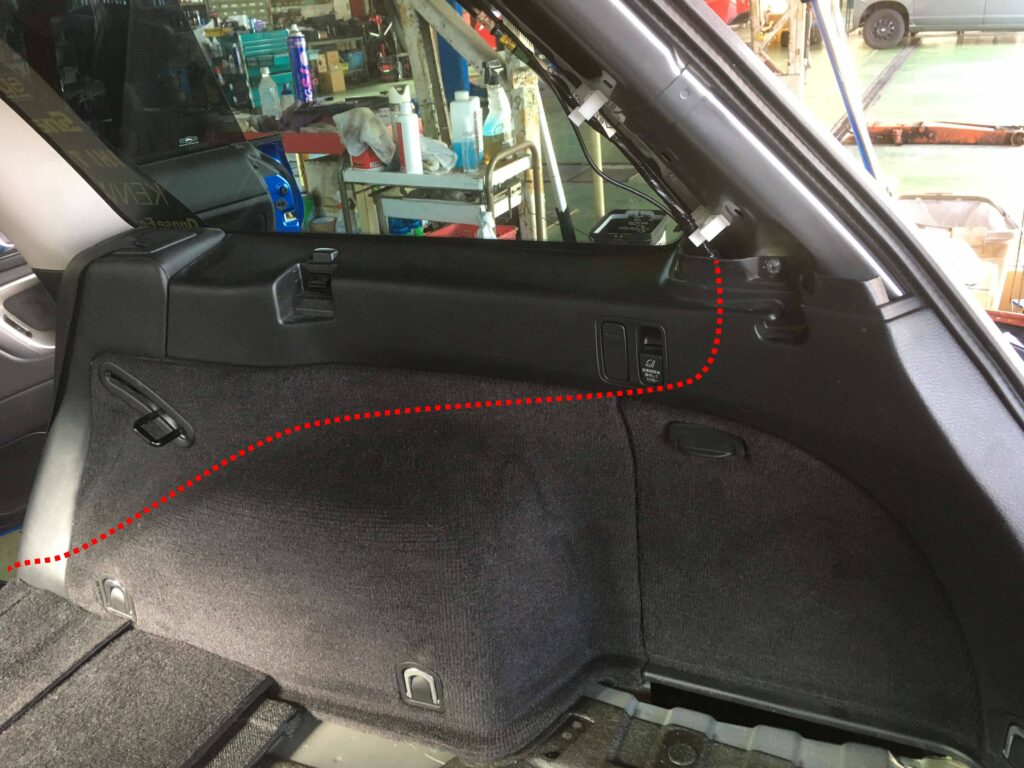

 カバー類を取付してしまった後の画像なので、取り回しイメージです。赤い点線部分にケーブルが通っています。

 バックドアから車内に入り、タイヤハウス上側を通って前の方に抜けていきます。

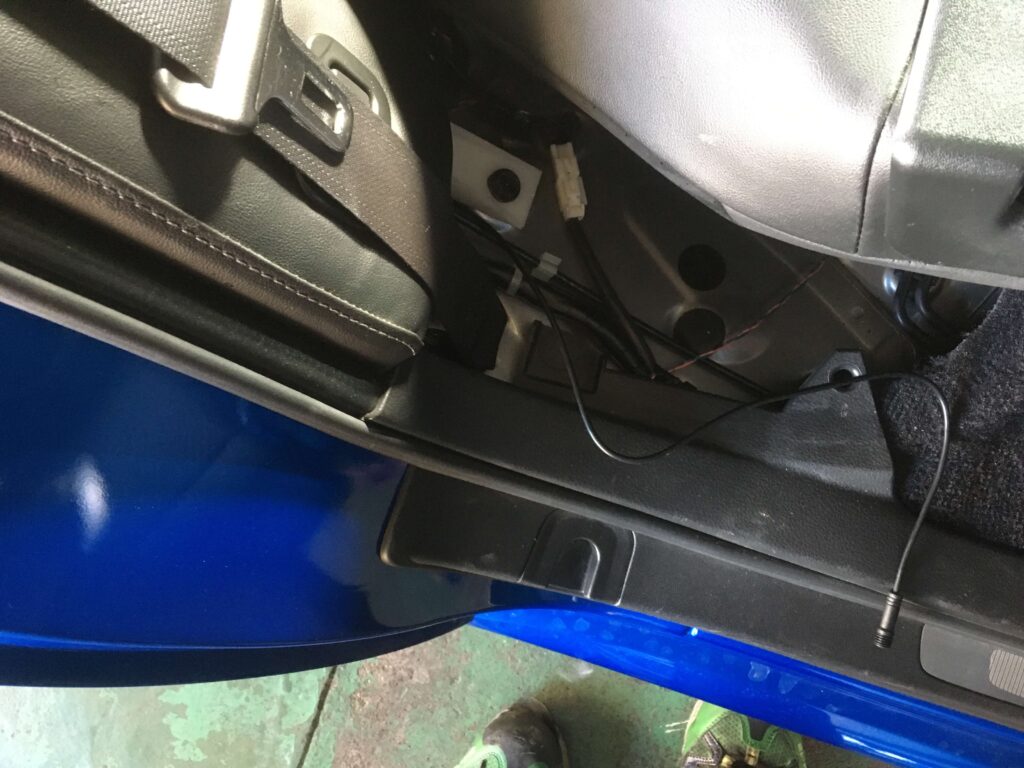

 リヤシートの右横まで、ケーブルが通りました。

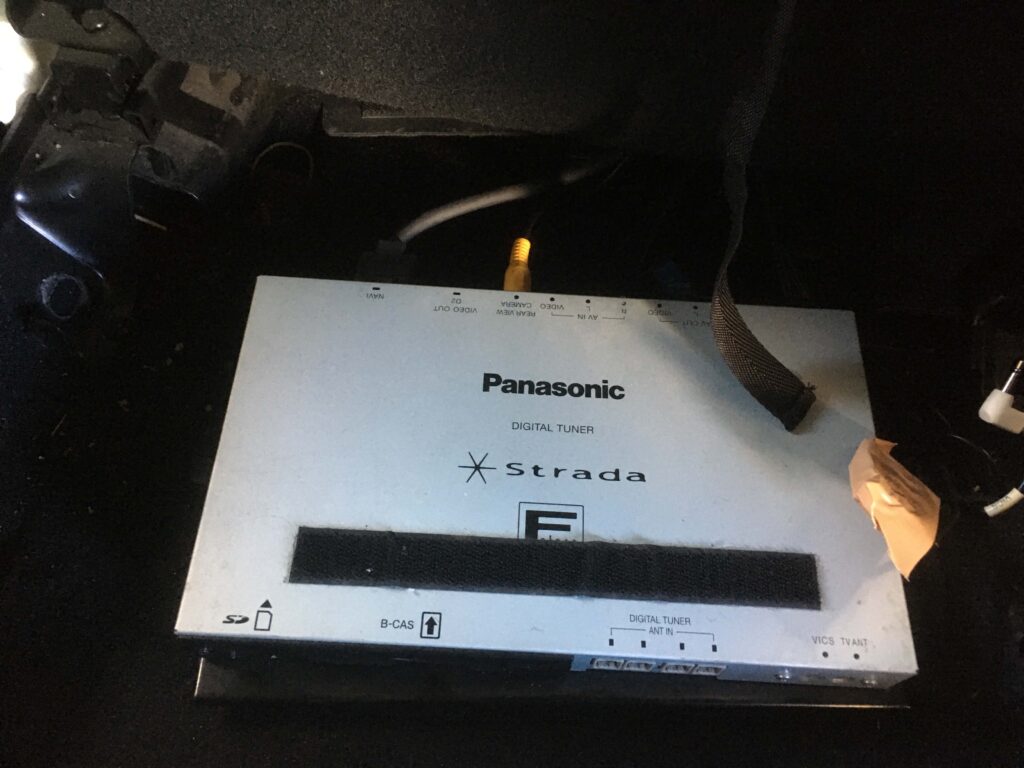

 地デジチューナーです。RCAケーブルは取付したので、後はカメラの電源を通せば作動します。
