エアバック警告灯が点灯した原因は？日野市の整備事例で3つの原因解説
・車種：ニッサン NV200 バネット
・型式：3BA-M20
・初度登録：令和2年10月
・走行距離：101,030km
症状・ご相談内容
今回は、ニッサン NV200バネット（型式：3BA-M20、走行距離101,030km）の車検整備でご入庫いただきました。車検の受付時に確認したところ、エアバック警告灯が点灯したままの状態でした。エアバック警告灯の点灯は車検不適合となるため、原因究明と修理が必要な状態です。
また、走行距離が10万kmを超えた過走行車であることから、スパークプラグ・ファンベルト・ブレーキ関係部品・CVTFなどの消耗品も各種交換が必要な時期に達していました。お客様と相談のうえ、車検整備と合わせて消耗品の一括交換・整備を実施することになりました。
エアバック警告灯（SRS警告灯）が点灯している状態は、保安基準不適合となり、車検に通りません。警告灯が点いたまま放置すると、万一の事故の際にエアバックが正常に作動しない危険性があります。警告灯を確認したら速やかにご相談ください。
原因・点検結果
まずOBD点検（スキャンツールによるDTC読み取り）を実施しました。その結果、「B1049：運転席インフレータ断線」の故障コードが検出されました。

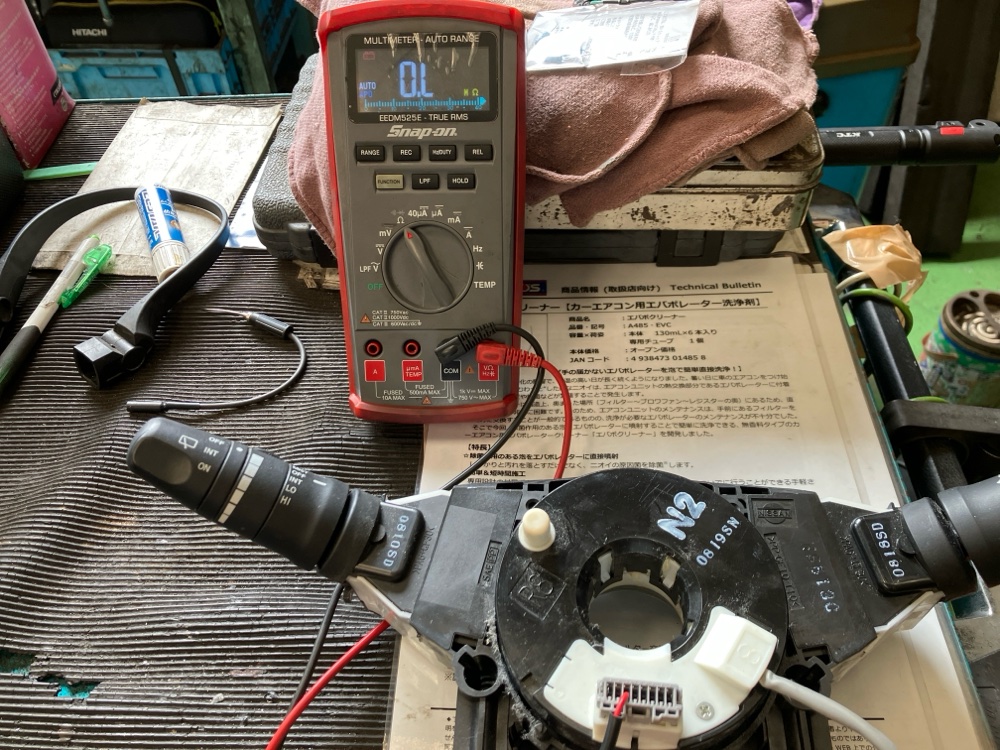

この診断結果をもとに、エアバックモジュールおよびスパイラルケーブルの脱着・詳細点検を実施しました。スパイラルケーブルの状態を確認したところ、ステアリングがセンター位置（直進位置）では抵抗値に異常はないものの、約45度以上ハンドルを切ると抵抗値が上昇し、90度以上では抵抗値が無限大（断線状態）となることを確認しました。
スパイラルケーブル（コンビネーション・スイッチ内蔵）は、ステアリングホイール内部に設置されたリボン状のケーブルで、ハンドルの回転に合わせて伸縮することで、エアバック・ホーン・クルーズコントロール等への電気信号を途切れなく供給する部品です。経年劣化や過度なハンドル操作による摩耗により断線が生じることがあります。今回のように走行距離が10万kmを超えた車両では交換のタイミングに達していることも多く、OBD点検での早期発見が重要です。
さらに念入りな確認として、スパイラルケーブル接続部（M32）の配線（23番・30番ピン）にエアバックキャンセル用の疑似抵抗（2Ω）を接続した状態でエアバック警告灯の動作を確認したところ、正常に点灯後消灯（正常作動）することを確認。これによりエアバックコントロールユニット・ハーネス自体には異常がないことが判明し、スパイラルケーブルの交換が必要と確定しました。
また、エアバックモジュール接続部カプラー（M56）の配線3番・4番のショートも確認しましたが、スパイラルケーブル交換で解消できる範囲と判断しました。
作業工程・技術的なポイント
以下の順番で作業を実施しました。
■ ① スパイラルケーブル（コンビネーション・スイッチ）交換
センター及びフロントコンソールを脱着後、エアバックモジュールおよびスパイラルケーブルを脱着。コンビネーション・スイッチ（スパイラルケーブル内蔵、品番：B5567-CY79A）を新品に交換し、組み付けました。
■ ② エンジンオイル交換
Wako’s EX-CRUISEスペシャル 5W-30（SN/GF-4）に交換。オイルパン・ドレン・ガスケットも同時交換しました。PETRA Engine Shieldも添加しています。
■ ③ エンジン冷却液（クーラント）交換
Wako’sハイパー・ロングライフ・クーラントに全量交換しました。
■ ④ Vベルト（ファンベルト）交換
ファン・ベルト（7PK1140）を新品に交換しました。
■ ⑤ ワイパーブレード・ウォッシャー液補充
前後ワイパーブレードおよびリヤワイパーラバーを交換し、ウォッシャー液を補充しました。
■ ⑥ 前後ブレーキ分解・清掃・部品交換
前後ブレーキを分解・清掃のうえ、以下の部品を交換・整備しました。
- リヤ・ホイールシリンダーAssy（WC-N495）交換
- フロント・ディスクパッド交換

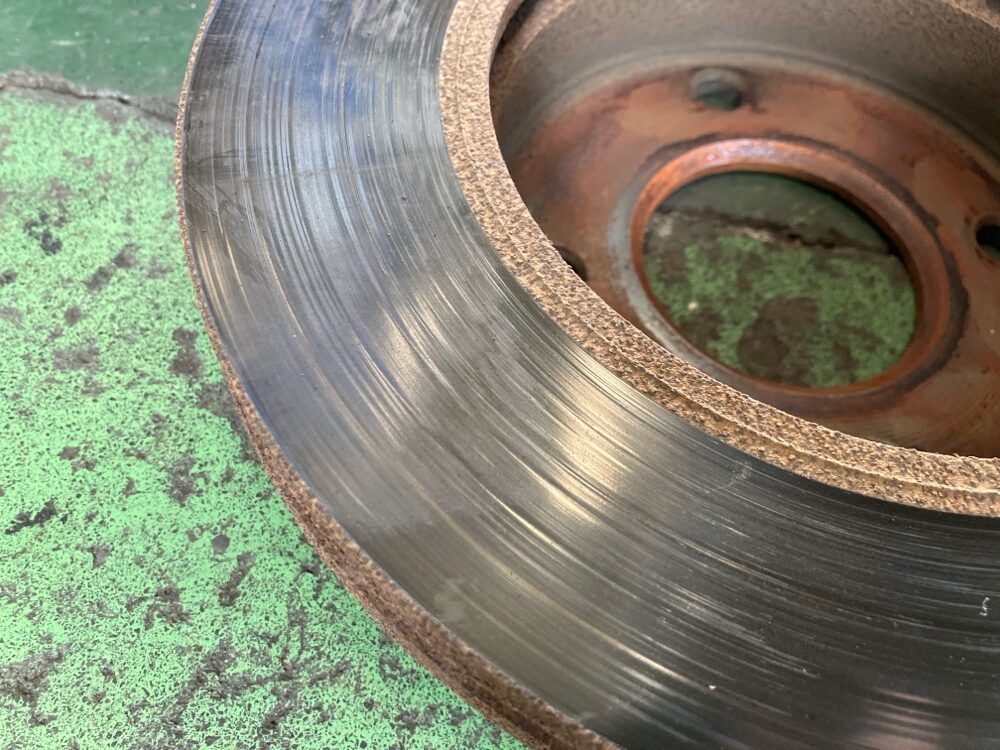

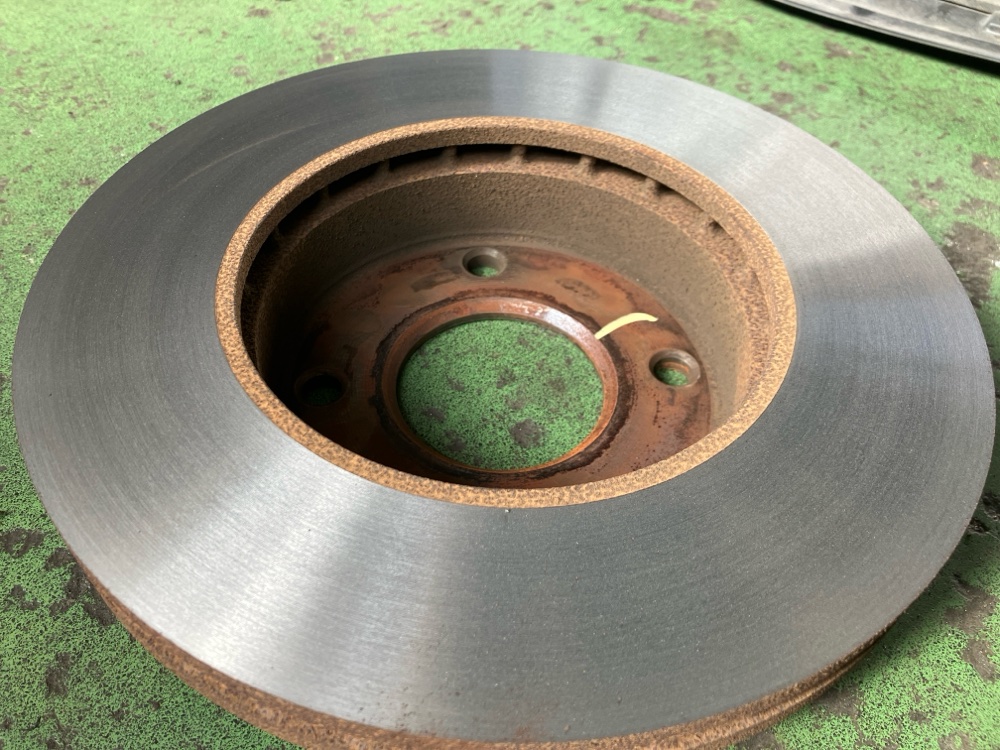

- フロント・ディスクローター研磨

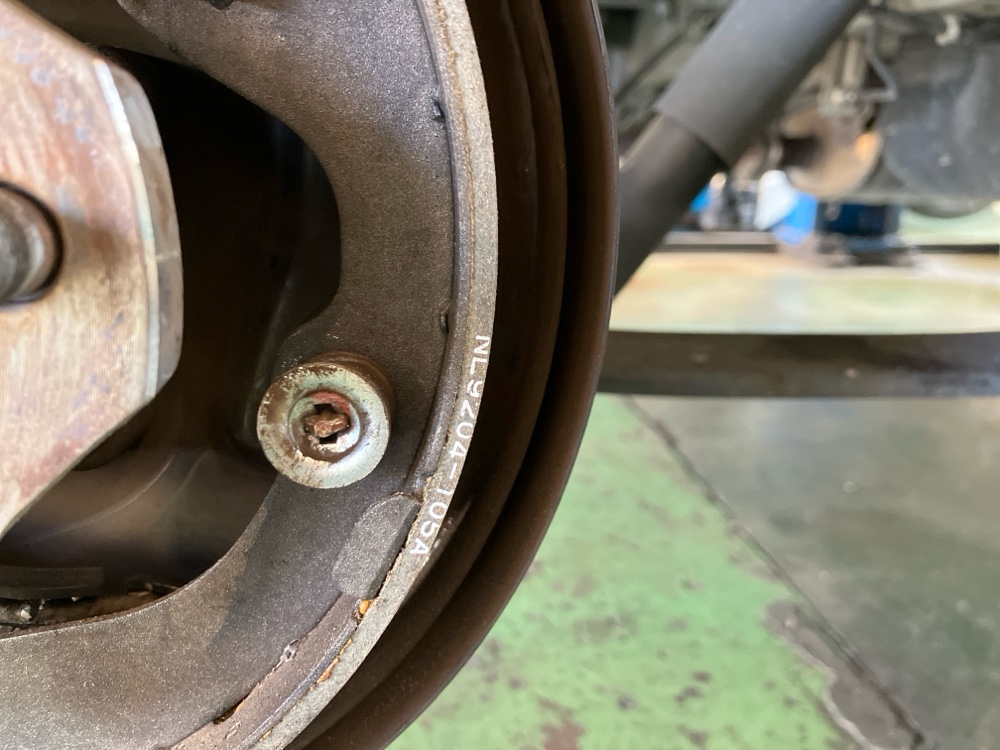

- リヤ・ブレーキシュー交換

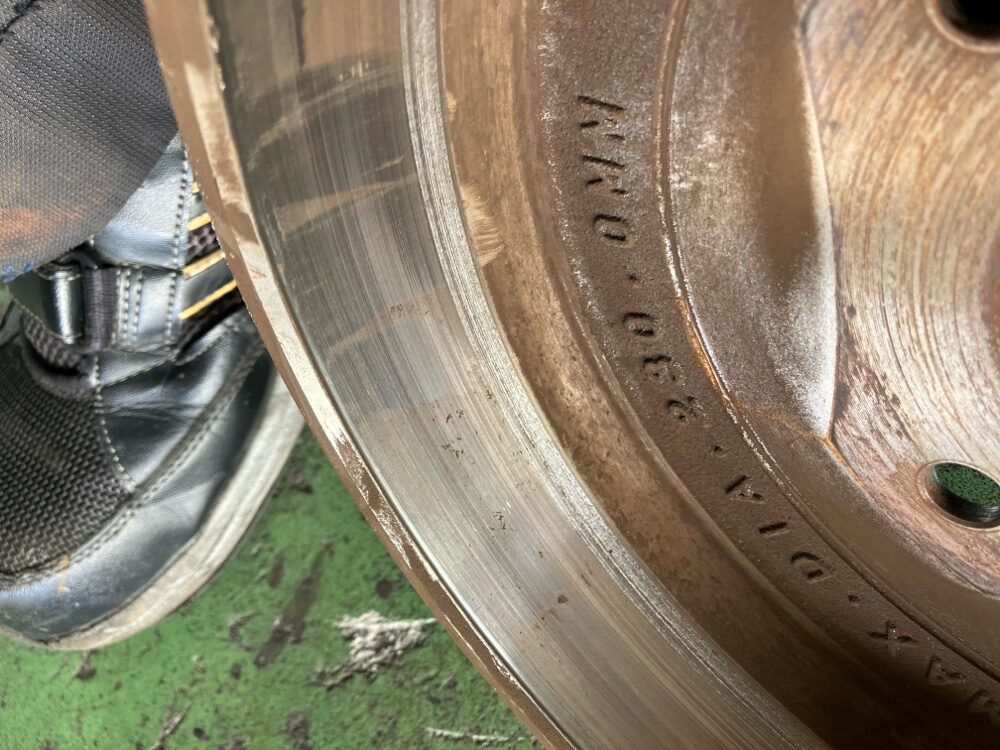

- リヤドラム研磨
- ブレーキフルード（DOT4）交換

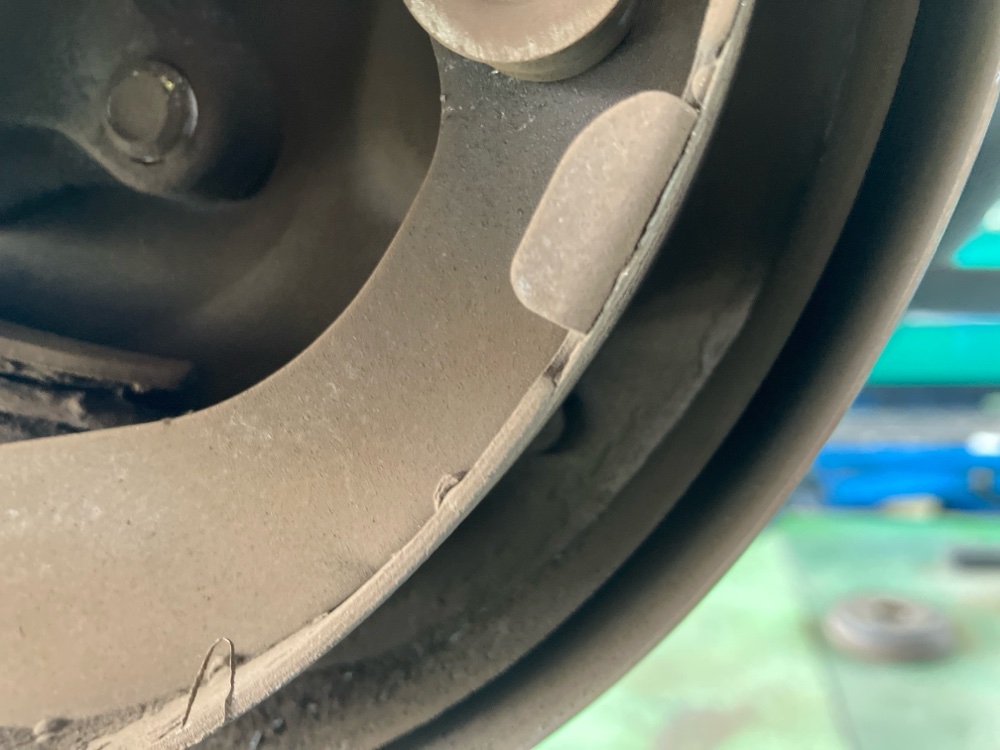

今回の車検時点検で、前輪ブレーキパッド残量3.8mm・後輪ブレーキシュー残量1/1mmと交換が必要な状態でした。タイヤ残量も前輪2.4mm・後輪2.0mmと、こちらも交換時期を迎えていました。ブレーキ・タイヤは走行安全に直結する重要部品です。定期的な点検をお勧めします。
■ ⑦ タイヤ交換・バランス調整
165/80R14（グッドイヤー）4本に交換。エア・バルブも全数交換し、バランス調整を実施しました。
■ ⑧ CVTF（CVTフルード）圧送交換
ALPHA’S ATF α を使用し、CVTF圧送交換を実施。PETRA TRANSMISSION SYSTEM CLEANER・PETRA UNIVERSAL SYNTHETIC SEALER&CONDITIONERも使用しました。
■ ⑨ エアコンフィルター交換
クリーンフィルター（V9114-2010）に交換しました。
■ ⑩ 発炎筒交換
有効期限切れの発炎筒を新品に交換しました。
■ ⑪ スパークプラグ・イグニッションコイル・ヘッドカバーガスケット・インテークマニホールド脱着・スロットルボディ清掃

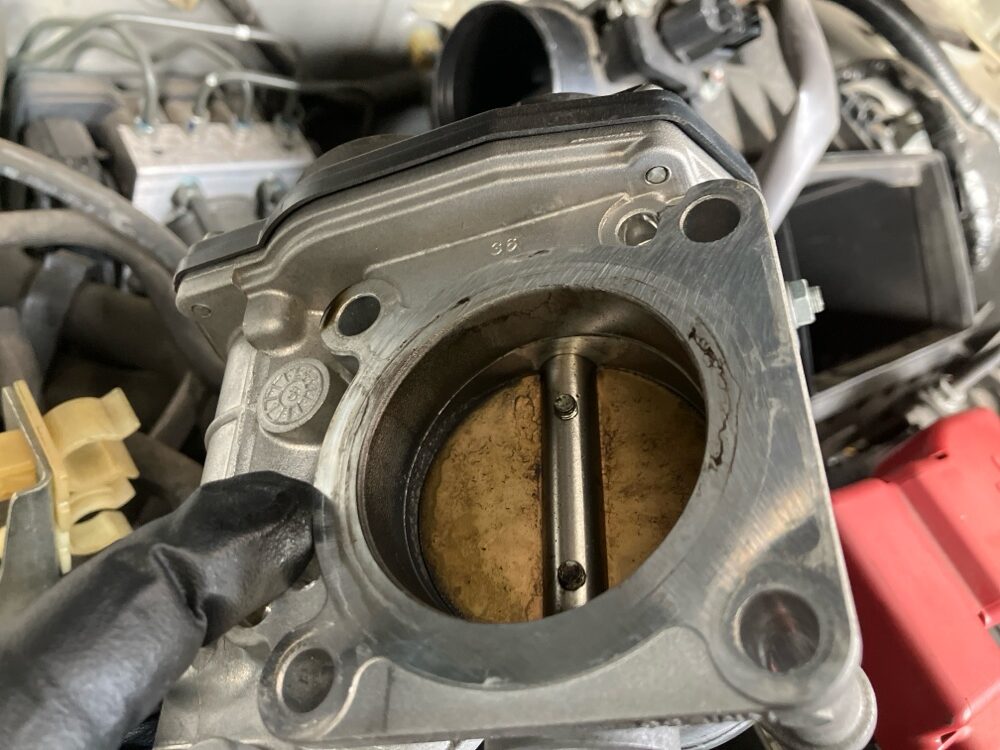

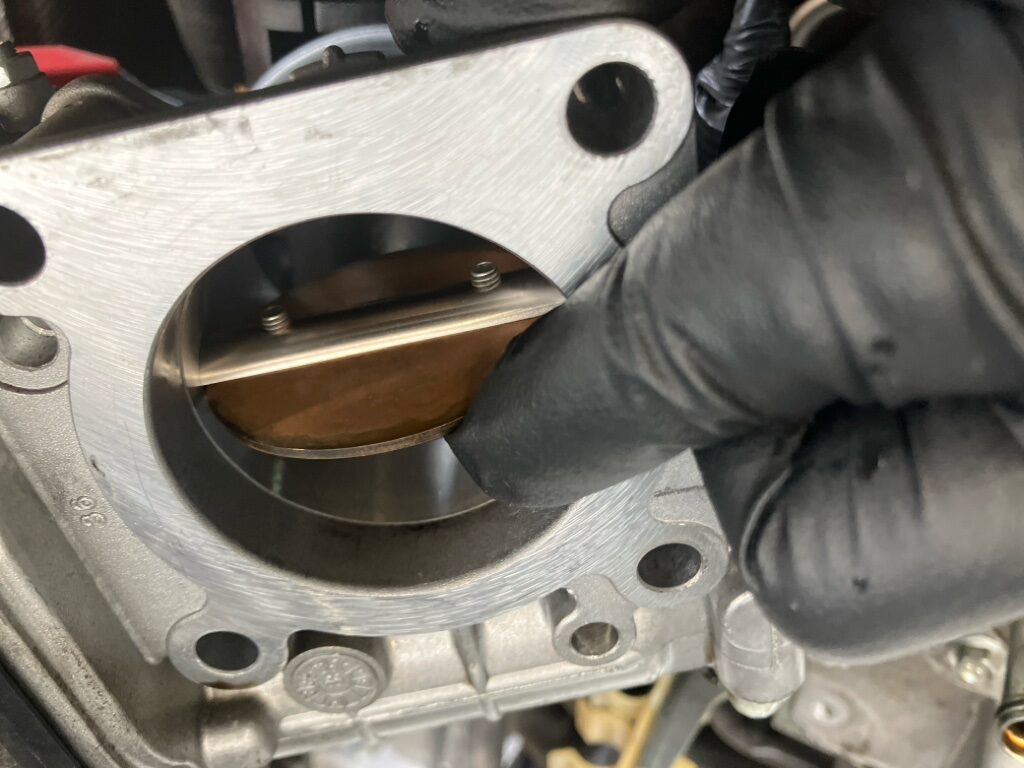

スパークプラグへのアクセスのため、インテークマニホールドを脱着。作業に合わせてヘッドカバーガスケット交換、PCV関連部品（PCVバルブ・グロメット・ホース・クリップ）も一式交換しました。スロットルボディはカーボンが堆積していたため清掃を実施。スキャンツールにて学習値リセットも行いました。エアクリーナーエレメントも交換しています。
オイル滲みも見られた為、パッキンも交換致しました。
NV200（HR16エンジン）はスパークプラグへのアクセスが狭く、インテークマニホールドを取り外す必要があります。この際、マニホールドガスケット・スロットルボディガスケットも新品に交換するのがベストプラクティスです。また、同時にヘッドカバーガスケットの状態確認や、PCVバルブの交換ができるため、まとめて作業することで工賃の節約にもつながります。スロットルボディのカーボン洗浄・スキャンツールによる学習値リセットもあわせて実施することで、エンジンのアイドリング安定性向上が期待できます。
作業結果
スパイラルケーブル（コンビネーション・スイッチ）の交換後、OBD点検にて故障コードのクリアおよび再現がないことを確認しました。エアバック警告灯は正常に消灯し、車検の保安基準に適合する状態となりました。
ブレーキ関係については、パッド・シュー交換、ホイールシリンダー交換、ローター・ドラム研磨を行い、制動力が回復しました。スパークプラグ・イグニッションコイル交換によりエンジンの点火性能も改善し、CVTFの圧送交換によりトランスミッションのコンディションも向上しました。バッテリーは充電状態100%・始動能力テスト43%（6.94V）・寿命テスト60%（測定値258CCA／基準値300CCA）という結果でしたが、今回は充電状態に問題なく走行可能と判断し、経過観察としました。
全ての作業完了後、試運転・最終点検を実施し、車検に合格した状態でお客様にお渡しすることができました。
費用明細
| 作業内容・部品名 | 数量 | 単価（円） | 金額（円） |
|---|---|---|---|
| 【車検（A）セット】 | |||
| 車検整備基本工賃（24ヶ月点検） | － | － | 27,000 |
| 検査機器による点検・調整 | － | － | 5,000 |
| 【①スパイラルケーブル交換関連】 | |||
| OBD点検実施（スキャンツールによるDTC読み取り） | － | － | 2,000 |
| エアバックモジュール、スパイラルケーブル脱着 | － | － | 6,300 |
| センター及びフロントコンソール脱着 | － | － | 5,400 |
| スパイラルケーブル及びエアバックハーネス点検 | － | － | 4,500 |
| コンビネーション・スイッチ（スパイラルケーブル内蔵）B5567-CY79A | 1 | 15,100 | 15,100 |
| ショートパーツ | 1 | 5,000 | 5,000 |
| 【②エンジンオイル交換】 | |||
| オイルパン・ドレン・ガスケット PD-0303日産用 | 1 | 100 | 100 |
| Wako’s EX-CRUISEスペシャル 5W-30 SN/GF-4（オイルサービス） | 2.80 | － | 部品サービス |
| PETRA Engine Shield | 1 | 3,800 | 3,800 |
| 用品特別値引き | 1 | -500 | -500 |
| 【③エンジン冷却液（クーラント）交換】 | |||
| Wako’s ハイパー・ロングライフ・クーラント | 4.80 | 2,000 | 9,600 |
| 【④Vベルト全数取替】 | |||
| ファン・ベルト 7PK1140 | 1 | 4,830 | 4,830 |
| 【⑤ワイパー・ブレード取替】 | |||
| NWB視界良好ワイパーブレード R55 | 1 | 1,400 | 1,400 |
| NWB視界良好ワイパーブレード R40 | 1 | 1,200 | 1,200 |
| リヤ・ワイパーラバー TN35G | 1 | 900 | 900 |
| ウインドウォッシャー液 | 1 | 100 | 100 |
| 【⑥前後ブレーキ分解・清掃・部品交換】 | |||
| パーツクリーナー | 1 | 1,800 | 1,800 |
| ブレーキフルード（DOT4） | 1 | 1,800 | 1,800 |
| リヤ・ホイールシリンダー取替（技術料） | － | － | 3,600 |
| リヤ・ホイールシリンダーAssy WC-N495 | 2 | 4,870 | 9,740 |
| フロント・ディスクパッドキット | 1 | 9,740 | 9,740 |
| フロント・ディスクローター研磨（技術料） | － | － | 8,000 |
| リヤ・ブレーキシュー | 4 | 1,900 | 7,600 |
| リヤドラム研磨（技術料） | － | － | 8,000 |
| 【⑦タイヤ組替及びバランス調整】 | |||
| タイヤ組替及びバランス調整（技術料） | － | － | 4,000 |
| タイヤ 165/80R14 91/90N グッドイヤー | 4 | 12,000 | 48,000 |
| タイヤバルブ | 4 | 200 | 800 |
| 廃タイヤ処理料 | － | － | 2,000 |
| 【⑧ATF/CVTF圧送交換】 | |||
| ATF圧送交換（技術料） | － | － | 4,500 |
| ALPHA’S ATF α | 10 | 1,700 | 17,000 |
| PETRA TRANSMISSION SYSTEM CLEANER | 1 | 2,500 | 2,500 |
| PETRA UNIVERSAL SYNTHETIC SEALER&CONDITIONER | 1 | 3,500 | 3,500 |
| 【⑨エアコンフィルター取替】 | |||
| エアコンフィルター取替（技術料） | － | － | 3,000 |
| クリーンフィルター V9114-2010 | 1 | 1,980 | 1,980 |
| 【⑩発炎筒取替】 | |||
| 発炎筒（小） | 1 | 700 | 700 |
| 【⑪スパークプラグ・イグニッションコイル・ヘッドカバーガスケット等交換】 | |||
| スパーク・プラグ取替（技術料） | － | － | 13,500 |
| スパークプラグ NGK イリジウムMAX DF6H-11B | 4 | 2,850 | 11,400 |
| イグニッションコイル U5280 | 4 | 9,380 | 37,520 |
| バルブカバー・ガスケット TP9109N | 1 | 1,150 | 1,150 |
| パーツクリーナー | 1 | 1,800 | 1,800 |
| シールパッキン エンジン廻り用 | 1 | 3,110 | 3,110 |
| PCVバルブ 11810-41B02 | 1 | 1,610 | 1,610 |
| グロメット 11812-41B00 | 1 | 220 | 220 |
| ホース、PCVバルブ 11826-ED010 | 1 | 1,410 | 1,410 |
| クリップ 16439-V501B | 2 | 400 | 800 |
| ホース、PCVバルブ 11826-ED00A | 1 | 1,410 | 1,410 |
| クリップ 16439-42L0A | 2 | 360 | 720 |
| オイルフィラーキャップ 15255-1P110 | 1 | 2,910 | 2,910 |
| マニホールド・ガスケット インテーク SN-2121 | 1 | 2,570 | 2,570 |
| スロットルボディ・ガスケット SN-2120 | 1 | 400 | 400 |
| エアークリーナ・エレメント V9112-N008 | 1 | 3,080 | 3,080 |
| エンジン内部カーボン洗浄・スキャンツールにて学習値リセット（技術料） | － | － | 2,700 |
| WAKOS スロットルバルブクリーナー | 1 | 2,900 | 2,900 |
| PETRA フュールシステムクリーナー | 1 | 6,000 | 6,000 |
| Wakos フュール1 | 1 | 2,160 | 2,160 |
| 【諸費用】 | |||
| 自賠責保険 | － | － | 17,650 |
| 重量税 | － | － | 24,600 |
| 印紙代 | － | － | 2,200 |
| 代行料 | － | － | 8,182 |
| 技術料合計 | 99,500円 | ||
| 部品合計 | 227,860円 | ||
| 整備料合計（技術料＋部品） | 327,360円 | ||
| 諸費用合計 | 52,632円 | ||
| 消費税（10%） | 33,554円 | ||
| 御請求額（総額） | ¥413,546 | ||
まとめ
今回はニッサン NV200バネット（3BA-M20、走行距離101,030km）の車検整備において、エアバック警告灯点灯（スパイラルケーブル断線）の修理を中心に、過走行に伴う各種消耗品の一括交換・整備を行いました。
エアバック警告灯の原因特定にはOBD診断と詳細な配線点検が不可欠でした。疑似抵抗を使った動作確認によってスパイラルケーブルの不良と確定できたことで、不要な部品交換を避けつつ的確な修理が実現できました。
また、10万kmを超えた車両では、スパークプラグ・イグニッションコイル・ブレーキ部品・CVTFなど、複数の消耗品が同時に交換時期を迎えることが多く、車検のタイミングでまとめて対応することでコストと工数の両面で効率よく整備できます。
