タイミングベルト交換で安心｜オーバーヒートを招く部品を同時に一新した車検整備 【日野市】【八王子市】
・車種：スバル インプレッサWRX
・型式：TA-GDA
・初度登録：平成17年9月
・走行距離：37,598km
症状・ご相談内容
今回は車検でのご入庫です。スバル インプレッサWRX（TA-GDA／EJ20エンジン）、初度登録から約20年が経過した1台です。走行距離は37,598kmと比較的少ない状態でしたが、前回の12か月点検の際に「タイミングベルトの経年劣化が懸念される」とご案内していたこともあり、今回の車検に合わせてタイミングベルトを含む補機類の一式交換をご希望いただきました。
タイミングベルトは一般的に「10万km 」での交換が推奨されています。しかし、ゴム製品は走行距離にかかわらず経年劣化が進みます。今回のように走行距離が少なくても、製造から20年近く経過している車両では、ベルトのひび割れ・硬化・内部断裂のリスクが高まっています。タイミングベルトが走行中に切れると、エンジンに重大なダメージを与えるため、年数での予防交換が非常に重要です。
また作業中には、クーラントのエア抜き作業中にラジエターの電動ファンが突然回らなくなるという予期せぬ不具合も発覚。お客様にご説明・ご了承いただいたうえで、電動ファンモーターとリレーの追加交換も行いました。
原因・点検結果
車検整備に際して各部を点検した結果、以下の状態が確認されました。
- タイミングベルト・補機ベルト類：走行距離は少ないものの、初度登録から約20年が経過しており、ゴムの硬化・劣化が懸念される状態。

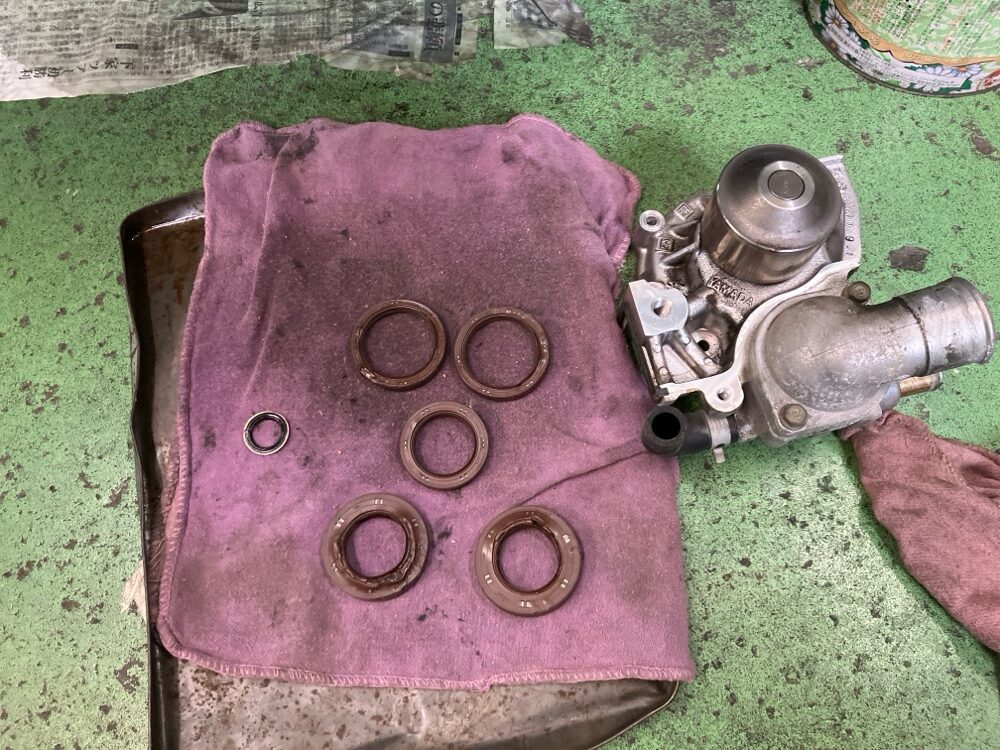

- カム・クランクオイルシール類：タイミングベルト交換時に同時にアクセスできる箇所であり、将来的なオイル滲み・漏れのリスクを予防するため交換を推奨。
- オイルポンプパッキン（Oリング）：EJ型エンジンはオイルポンプとシリンダーブロックの間にOリングタイプのパッキンを使用しており、これが劣化すると後日オイル漏れの原因となる。今回の作業でアクセスできるタイミングの為、交換を実施。
- ウォーターポンプ：タイミングベルト交換と同時にアクセスする部品であり、同年代の車両では予防交換が強く推奨される。
- ラジエター電動ファンモーター：クーラントエア抜き作業中、ラジエターファンが作動しなくなった。点検の結果、電源・アース回路に異常はなく、モーター単体を点検したところ作動せず、モーター本体の不良と判断。
- エアコン・フィルター／エバポレーター：フィルターの汚れおよびエバポレーターへの汚染蓄積が確認されたため、洗浄・除菌・フィルター交換を実施。
- シフトノブ：シフトパターンが経年劣化により見辛くなっている状態を確認。
スバルのEJ型エンジンは、オイルパンを取り外さなくてもクランクシャフトのスプロケットを外すだけでオイルポンプに直接アクセスできる構造になっています。オイルポンプとシリンダーブロックの接合部にはOリングタイプのパッキンが使われており、これが経年劣化すると後日オイル漏れを引き起こします。タイミングベルト交換と同時に作業できるこのタイミングでパッキンも交換しておくことで、将来の「2度手間」を防ぐことができます。
作業工程・技術的なポイント
今回の作業は、タイミングベルト交換を中心に、関連する周辺部品を同時に一式交換するという内容です。以下の順序・工程で作業を進めました。
① インタークーラー脱着
クラッチオイル（ブレーキフルード）を交換する際、レリーズシリンダーへのアクセスにインタークーラーの脱着が必要なため、まず取り外します。作業後は正確に組み付け、インタークーラー本体の状態も併せて確認しています。

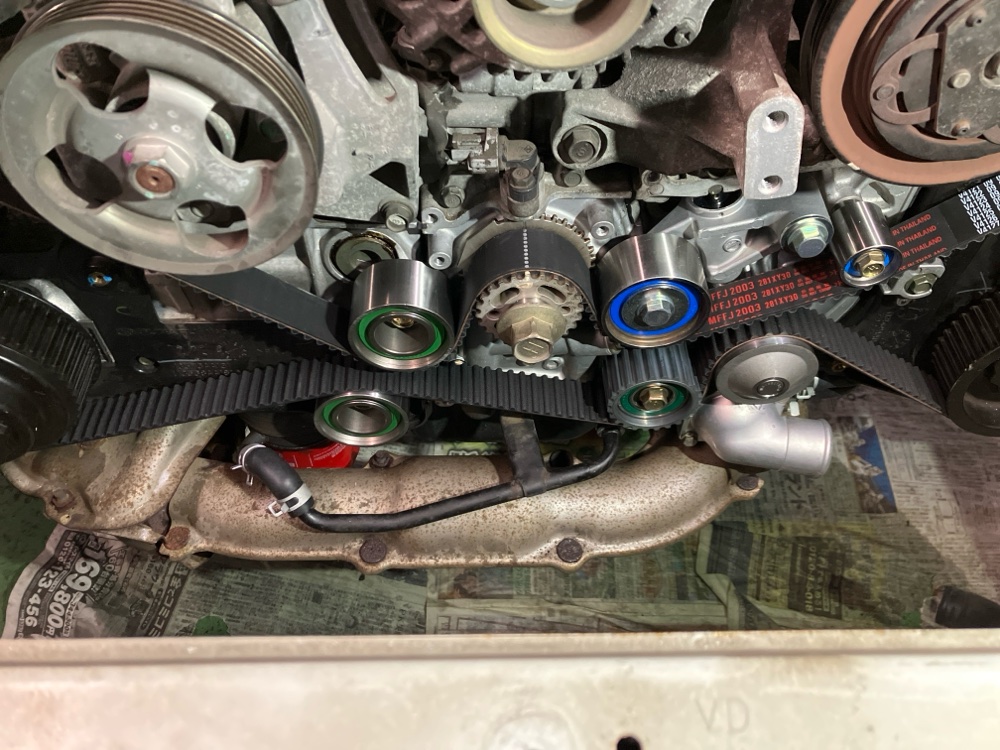

② タイミングベルト・テンショナー・アイドラー・クランクプーリー交換
タイミングベルト本体に加え、テンショナー、アイドラープーリー（計3個）、クランクプーリーも同時に新品へ交換します。これらの部品はベルトと同様に経年劣化するため、ベルトだけ交換しても他の部品が原因でトラブルが起きるリスクがあります。一式交換することで安心感と耐久性が格段に向上します。

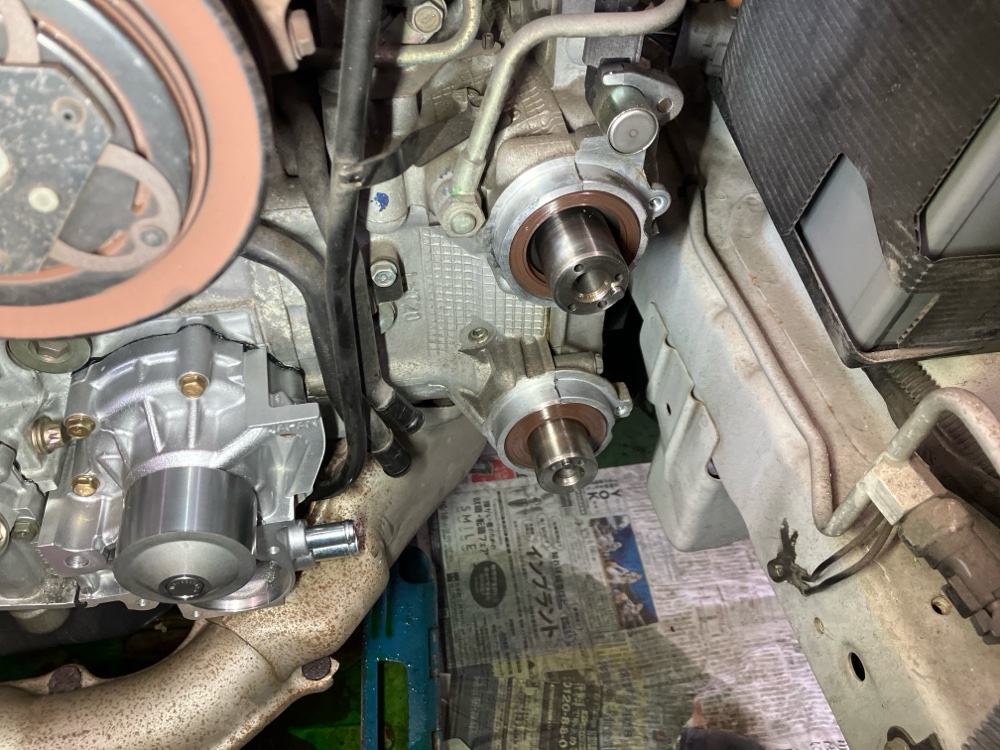

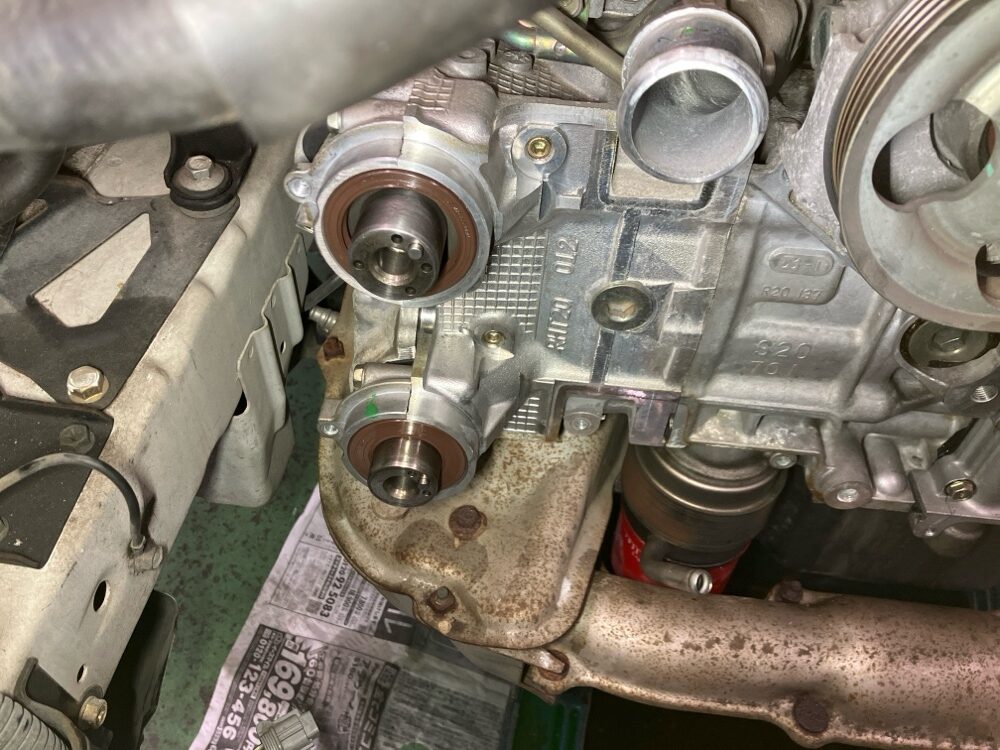

③ カムシャフト・オイルシール交換（左右バンク）
水平対向4気筒のEJ20エンジンは左右に2つのバンクを持ちます。各バンクのカムシャフトオイルシールをそれぞれ新品に交換しました。タイミングベルトを外したこのタイミングでしかアクセスできない箇所のため、必ず同時施工が推奨されます。
④ クランクシャフト・フロント・オイルシール交換
クランクシャフト前端部のオイルシールも、タイミングベルト交換時に合わせて交換します。ここからのオイル漏れもエンジン下部やベルトへの油付着を招くため、予防交換が不可欠です。
⑤ オイルポンプ脱着・Oリング交換
EJ型エンジンはオイルパンを外さずにオイルポンプへアクセスできます。ポンプとシリンダーブロック間のOリング（パッキン）を交換し、将来のオイル漏れを予防しました。

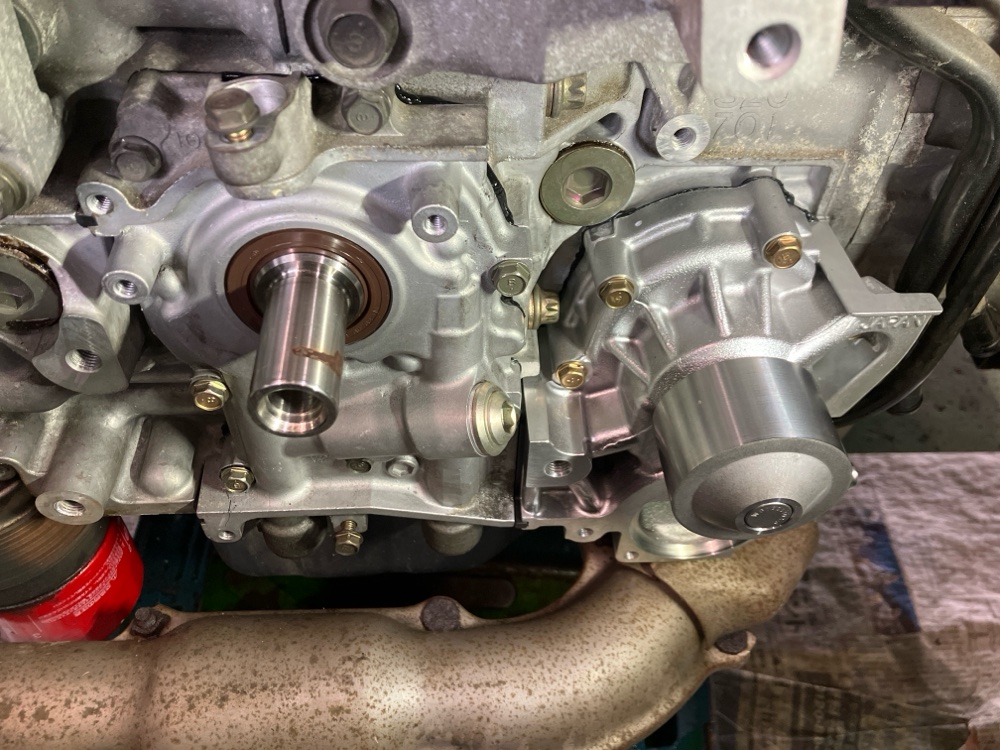

⑥ ウォーターポンプ・サーモスタット・冷却水ホース類一式交換
ウォーターポンプはタイミングベルトによって駆動されているため、ベルト交換と同時交換が最も効率的です。同時にサーモスタット、ラジエターアッパー・ロアホース、リザーブタンクホース、バイパスホース類もすべて新品に交換しました。クーラントはWako’sのハイパーロングライフクーラントを使用し、7リットルを充填しています。
⑦ Vベルト（ファンベルト・クーラーベルト）全数交換
補機駆動ベルトも同時に全数新品へ交換しました。タイミングベルト交換作業と工賃を共有できるため、この機会に交換しておくことでコストパフォーマンスが高まります。
⑧ エアコン関連整備（エバポレーター洗浄・フィルター交換）
Wako’sエバポクリーナーを使用してエバポレーターの洗浄・除菌を実施。エアコンフィルターも新品に交換し、Wako’sパワーエアコンリキッドも補充しました。車内の空気環境が大幅に改善されます。
⑨ ラジエター電動ファンモーター・リレー交換（追加作業）
クーラントのエア抜き作業中、突然ラジエターの電動ファンが回らなくなりました。電源供給回路・アース回路に異常がないことを確認したうえでモーター単体を点検したところ、モーターが作動しないことが判明。モーター本体（2個）を新品に交換するとともに、念のためメイン・サブファンリレー（4個）も交換しました。
ラジエターの電動ファンは、水温が一定以上になったときに自動的に回り、エンジンを冷却する重要な部品です。ファンが作動しない状態で走行を続けると、特に渋滞時や低速走行時に水温が異常上昇し、オーバーヒートに至る危険があります。今回は整備中に発覚したため未然に対処できましたが、そのまま気づかずに乗り続けていた場合、エンジン本体へのダメージにつながる可能性がありました。
⑩ その他整備
前後ブレーキの分解・清掃・調整、タイヤローテーション・空気圧調整、OBD診断（異常コードなし）、ウォッシャー液補充、エンジン内部カーボン洗浄（Wako’s フューエル1使用）、エンジンオイル・クラッチオイル（ブレーキフルード）交換、発炎筒交換、シフトノブ交換も行いました。
作業結果
全ての作業完了後、エンジンを始動しアイドリング状態で以下の確認を行いました。
- タイミングベルト組付け後の異音・振動：なし
- カムシール・クランクシール・オイルポンプパッキン交換後のオイル漏れ：なし
- ウォーターポンプ・冷却水ホース類交換後の水漏れ・クーラントエア抜き：正常完了
- ラジエター電動ファンモーター交換後の作動確認：正常作動を確認
- エアコン作動確認：正常冷房を確認
- OBD診断：異常コードなし
全項目に異常がないことを確認したうえで、お客様へご返却いたしました。次回車検は令和9年10月となります。
費用明細
| 作業内容・使用部品名 | 数量 | 単価（円） | 金額（円） |
|---|---|---|---|
| 【車検整備基本・点検・清掃】 | |||
| 車検整備基本工賃（24ヶ月点検） | ― | ― | 29,000 |
| 検査機器による点検・調整 | ― | ― | 5,000 |
| OBD点検実施（スキャンツールによるDTC読み取り） | ― | ― | 2,000 |
| Wakos フューエル1 | 1.00 | 2,160 | 2,160 |
| ウインドウォッシャー液 | 3.00 | 100 | 300 |
| パーツクリーナー（ブレーキ清掃用） | 1.00 | 1,800 | 1,800 |
| ブレーキフルード（DOT4）（ブレーキ用） | 1.00 | 1,800 | 1,800 |
| インタークーラー脱着 | ― | ― | 3,600 |
| ブレーキフルード（DOT4）（クラッチ用） | 1.00 | 1,800 | 1,800 |
| エバポレーター洗浄作業 | ― | ― | 4,500 |
| Wako’sエバポクリーナー | 1.00 | 5,500 | 5,500 |
| エアコンフィルター | 1.00 | 4,520 | 4,520 |
| エアコンガスオイル補充 | ― | ― | 1,800 |
| PAC-L Wako’s パワーエアコンリキッド 2.5mℓ分 | 1.00 | 4,200 | 4,200 |
| 発炎筒（小） | 1.00 | 700 | 700 |
| シフトノブ 35022AC030 | 1.00 | 8,450 | 8,450 |
| 【タイミングベルト・補機ベルト関連】 | |||
| タイミング・ベルト（チェーン）取替 | ― | ― | 32,400 |
| タイミング・ベルト | 1.00 | 11,600 | 11,600 |
| タイミングテンショナー | 1.00 | 18,500 | 18,500 |
| タイミングアイドルプーリー | 2.00 | 4,330 | 8,660 |
| タイミングアイドルプーリー | 1.00 | 2,990 | 2,990 |
| タイミングアイドルプーリー | 1.00 | 4,640 | 4,640 |
| クランク・プーリー 12305AA243 | 1.00 | 12,900 | 12,900 |
| Vベルト全数取替（工賃：上記含む） | ― | ― | ― |
| ファン・ベルト 5PK882L | 1.00 | 1,600 | 1,600 |
| クーラー・ベルト 4PK895 | 1.00 | 2,060 | 2,060 |
| 【冷却水系統】 | |||
| ラジエータ脱着（工賃：上記含む） | ― | ― | ― |
| ラジエータ・アッパーホース 45161FE050 | 1.00 | 2,780 | 2,780 |
| ホースバンド 909170064 | 4.00 | 370 | 1,480 |
| ラジエータ・ロアホース 45161AE020 | 1.00 | 3,040 | 3,040 |
| Wako’sハイパー・ロング・ライフ・クーラント | 7.00 | 2,000 | 14,000 |
| ホース,リザーブタンク 45162FE000 | 1.00 | 1,940 | 1,940 |
| ホース 45162FE010 | 1.00 | 1,940 | 1,940 |
| ホース P 45162AE000 | 1.00 | 2,040 | 2,040 |
| ホース クランプ 092311503 | 2.00 | 100 | 200 |
| ホース Q 45162AE010 | 1.00 | 2,680 | 2,680 |
| クリップ,ホース D131 909170069 | 2.00 | 80 | 160 |
| ウォーターポンプ取替 | ― | ― | 10,800 |
| ウォーターポンプAssyガスケット付 | 1.00 | 15,200 | 15,200 |
| シールパッキン 水廻り用 | 0.10 | 3,110 | 311 |
| サーモスタット 21200AA072 | 1.00 | 2,460 | 2,460 |
| カバー,サーモ 11060AA061 | 1.00 | 1,600 | 1,600 |
| バイパスホース 807612011 | 1.00 | 690 | 690 |
| クランプ 805918010 | 2.00 | 80 | 160 |
| バイパスホース 807615182 | 1.00 | 650 | 650 |
| クランプ 805922090 | 2.00 | 100 | 200 |
| 【オイルシール・オイルポンプ関連】 | |||
| カムシャフト・オイルシール取替 | ― | ― | 25,200 |
| シール,Oリング 806939040 | 2.00 | 370 | 740 |
| カムシャフト・オイルシール S4894 | 2.00 | 700 | 1,400 |
| カムシャフト・オイルシール S4895 | 2.00 | 530 | 1,060 |
| クランクシャフト・フロント・オイルシール取替 | ― | ― | 9,900 |
| クランクシャフト・フロント・オイルシール S4888 | 1.00 | 430 | 430 |
| オイルポンプ脱着・オイルシール取替 | ― | ― | 3,600 |
| シールOリング,シリンダブロック 10991AA001 | 1.00 | 180 | 180 |
| シールパッキン エンジン廻り用 | 0.50 | 3,110 | 1,555 |
| バイパスホース,オイルクーラー 807611031 | 2.00 | 500 | 1,000 |
| ホース クランプ 805918010 | 4.00 | 80 | 320 |
| オイルパン・ドレン・ガスケット PD-0801スバル用 | 1.00 | 100 | 100 |
| Wako’s EX-CRUISEスペシャル 5W-40 SN/CF A3/B3 | 5.00 | ― | 車検時、サービス |
| パーツクリーナー（エンジン廻り） | 2.00 | 1,800 | 3,600 |
| ショートパーツ | 1.00 | 2,000 | 2,000 |
| 【ラジエター電動ファン関連（追加作業）】 | |||
| ファン・モーター取替（工賃：上記含む） | ― | ― | ― |
| 電動ファン・モーター 45131FE030 | 2.00 | 28,700 | 57,400 |
| 電動ファンリレー（メイン及びサブファン、各ラジエター用及びコンデンサー用） | 4.00 | 2,000 | 8,000 |
| 【値引き】 | |||
| 車検・早期ご予約割引（1か月） | ― | ― | -909 |
| 技術料合計 | 126,891円 | ||
| 部品合計 | 223,496円 | ||
| 整備料合計 | 350,387円 | ||
| 諸費用合計（重量税37,800円・印紙代2,300円・代行料8,182円）※自賠責保険は持ち込み | 48,282円 | ||
| 消費税（10%対象：358,569円） | 35,857円 | ||
| 御請求額 | ¥434,526 | ||
まとめ
今回は、スバル インプレッサWRX（TA-GDA）の車検整備として、タイミングベルト一式・オイルシール類・ウォーターポンプ・冷却水ホース類を中心に、長期使用に伴う予防整備を幅広く実施しました。走行距離は少ないながら、初度登録から約20年が経過した車両ということで、経年劣化による各ゴム部品のリスクを一気に解消することができました。
また、整備中に発覚したラジエター電動ファンモーターの不良についても、早期に対処できたことでオーバーヒートのリスクを未然に回避できました。こうした「作業中の予期せぬ不具合」こそ、整備工場での入庫時にしっかり点検を受けることの大切さを実感していただける事例です。
秀勇自動車では、車検・点検・修理・鈑金まで、お客様のカーライフを総合的にサポートしています。東京都日野市・八王子市・多摩市周辺でお車のことでお困りの際は、ぜひお気軽にご相談ください。
